環(huán)氧樹脂膠粘劑的配方一

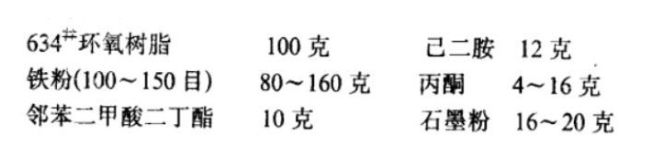

首先將丙酮與己二胺混合，在70℃以下加熱至完全溶化。然后加人環(huán)氧樹脂、鄰苯二甲酸二丁酷、鐵粉(最好使用與欲粘接件.、同種材料的粉末)和石墨粉(石墨粉能起潤滑作用，凡是不經(jīng)常移動處不必加石墨粉)，充分?jǐn)嚢杈鶆蚣闯?本膠可用于各類機(jī)床設(shè)備(沖、銑、鉆、刨、車等機(jī)床)的導(dǎo)軌，機(jī)體及外表面等的修補(bǔ)及鑄鐵件的膠合.固化條件:常溢24小時，140℃僅需1.5-2小時。

環(huán)氧樹脂膠粘劑的配方二

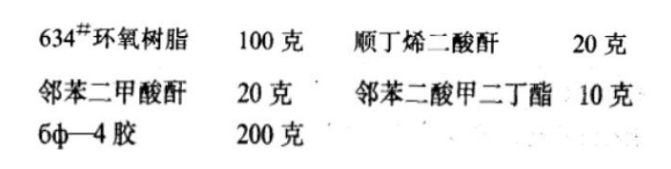

首先將配方中前四種原料滋合，在125℃下熔至透明狀，然后加人裝有6中一礴膠(已沸騰回流二小時)的燒瓶內(nèi)，充分?jǐn)嚢杈鶆?再加熱沸騰.回流2小時(水浴、油浴的均可)，冷卻到651以下取出.如粘度大，可用適最丙酮稀釋.本膠適用于揚(yáng)聲器銅引線與紙盆焊片問的粘接.枯著力和彈性均很好，可保證揚(yáng)聲器長期工作.涂膠后在室溫放置24小時即可.

二、環(huán)氧樹脂膠粘劑的常用配方

配方一：

618# 100 　DTA　 8　　DBP 20　AL2O3(200目) 100

固化條件：壓力(MPa)/溫度℃/時間(h) 0.05/20℃/24h τ=18MPa 適用金屬玻璃和陶瓷粘接 。

配方二：

618# 100 　二乙基丙胺 8　　DBP　 20　AL2O3 100

0.05/20℃/48h τ >20MPa 用途同上。

配方三：HYJ-6#

618# 　100 　　DBP 　15 　　AL2O3　 25 　2#SiO2　2-5　四乙烯五胺 12

0.05/20℃/48h AL/玻鋼>20MPa 適用于金屬/玻璃鋼粘接 。

配方四：

618# 　100 　　間苯二胺　 18　　 600#稀釋劑 　10　　間苯二酚　 10

0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐熱接頭粘接 。

配方五：913#

A組：601#環(huán)氧　 600#稀釋劑　　201#聚酯　　鋁粉和石英粉

B組：BF3 乙醚 四氫呋喃 A3PO4 A：B=10：1

0.05/15℃/6h τ=19MPa 低溫快速固化 適用于寒冷地區(qū)。

配方六：

四氫呋喃聚醚環(huán)氧 5　 590#固化劑　　KH-550 0.2

0.05/30℃/30h τ-196℃=21MPa τ>6.5MPa 適用于超低溫金屬粘接。

配方七：508#

6101#環(huán)氧 100 　647#酸酐 60　　TiO2 50　　玻璃粉 50

0.05/150℃/3h τ=13.1MPa τ鋼=26.7MPa 適用于金屬粘接。

配方八：618# 100

鄰苯二甲酸酐 40 　聚酯樹脂 20 　AL2O3 50

0.05/140℃/4h τ>20MPa τ150℃=8-10.0MPa 用途同上。

配方九：

618# 100　 650#聚酰胺

0.05/20℃/24h 100-120 τ>15MPa 用于金屬塑料陶瓷木材粘接。

配方十：KH-514#

A組：618# 2000#環(huán)氧樹脂

B組：651#聚酰胺 　DMP-30　KH-560　混胺(間苯二胺：4,4´-二氨基二苯甲烷)

A：B=12：7

0.05/60℃/3h τ≥25MPa 用于金屬粘接。

配方十一：J-11#膠

6101#環(huán)氧樹脂 120 　200#聚酰胺 100　　600#稀釋劑 24　　間苯二胺 6.5　　 KH-50 2.5

0.05/20℃/24-36h τ-120℃=15Mpa τ≥20Mpa τ120℃=3.0～4.0Mpa 金屬粘接。

配方十二：250#膠

4,4-二羥基二苯砜環(huán)氧 100 　618# 100　200#聚酰胺 200D-1

7環(huán)氧樹脂 20 　液體丁腈 10 　丙酮 適量

0.05/50℃/16 τ=40MPa 適用于強(qiáng)度高金屬粘接。

配方十三：711#

甲組：6101#環(huán)氧樹脂 40　 634#環(huán)氧樹脂 40 　600#稀釋劑 20　癸二酸二辛酯 10

乙組：651#聚酰胺 38.5 甲：乙=100：35

0.05/25℃/24h τ-40℃=21.9Mpa τ=28.0Mpa τ50℃=12.8Mpa 用于金屬塑料陶瓷等粘接。

配方十四：E-12#

甲組：氨酯四官能環(huán)氧樹脂 20 　聚乙烯礦縮甲乙醛 20　 正硅酸乙酯 1

乙組：2E4BZ 2 丙酮：正醇(7：3) 8

甲：乙=41：10

0.02/120℃/4h τ>20Mpa,150℃=12MPa 金屬粘接。

配方十五：

618# 100　　 正硅酸乙酯 8　　DTA 8

0.05/20℃/24h τ20℃>16MPa τ100℃>11MPa(耐水性好)，金屬陶瓷粘接。

配方十六：MS-2#

6101#環(huán)氧樹脂 100 　JLY-121#聚硫 10　微膠囊(內(nèi)含4,4´-二氨基二苯甲烷) 50

0.05/130℃/2h τ=25MPa τ120℃=4.0MPa 金屬粘接。

配方十七：農(nóng)機(jī)-2#

甲：6101#環(huán)氧樹脂 100 　DBP 15 　生石灰(160目) 30

乙：DTA(50%)　20 　　DMP-30(31.4%) 20 硫胺(18.6%)　20

25℃/2～3h τ=16～18MPa 均勻扯高強(qiáng)度>1.5MPa 金屬與木材玻璃等粘接。

配方十八：KH-802#

618# 100 　CTBN 15～25　　雙氰雙胺 9　　2#SiO2 2～3

150～160℃/3h τ≥30MPa 金屬粘接。

配方十九：HY911-Ⅲ

A組：618# 　端羥基聚丁二烯 　石英粉　2#SiO2

B組：634#環(huán)氧樹脂 　四氫呋喃 　H3PO4 　A：B=3～9：1

30℃/3h τ=24.3MPa 室溫快速修補(bǔ)結(jié)構(gòu)膠。

配方十：618#，JLY-121#聚硫，固化劑

τ45#鋼≥35MPa 屬塑料玻璃粘接。

配方十一：KH-223#

618# 100 　CTBN 25～35　　2E4ME 10　　2#SiO2 0～2

0.05/80℃/4h τ≥30MPa τ 100℃≥15MPa 金屬粘接。

配方十二：HYJ-29#

618# 100　 CTBN 16　　Al2O3 25　　2E4BZ 8　　2#SiO2 2～5

0.05/70℃/3h τ>11MPa τ110℃>9MPa 金屬/玻璃鋼粘接。

配方十三：KH-511#

618# 100 　丁腈-40 18～20　 間苯二胺 14　 2E4BZ 4

0.05/120℃/3h τ>30MPa τ100℃≥25MPa 金屬粘接(100℃以下)。

配方十四：

AG-80# 100 聚乙烯縮丁醛 100 正硅酸乙酯 5 丙酮：乙醇=7：3 　40

固化條件和性能見配方44。

配方十五：HY-914#

A組：711#環(huán)氧樹脂 70 　712# 環(huán)氧樹脂 52　 601#環(huán)氧樹脂 20

LP-2聚硫(JLY-124#) 20　石英粉 40　2#SiO2 　2

B組：703固化劑 36　 DMP-30 1 　KH-550 2　 A：B=5

配方十四：

AG-80# 100 聚乙烯縮丁醛 100 正硅酸乙酯 5 丙酮：乙醇=7：3 　40

固化條件和性能見配方44。

配方十五：HY-914#

A組：711#環(huán)氧樹脂 70 　712# 環(huán)氧樹脂 52　 601#環(huán)氧樹脂 20

LP-2聚硫(JLY-124#) 20　石英粉 40　2#SiO2 　2

B組：703固化劑 36　 DMP-30 1 　KH-550 2　 A：B=5～6：1

0.05/25℃/3h (E-20) τ=23～25MPa T型剝離強(qiáng)度為0.23MPa 金屬、塑料、陶瓷粘接。

配方十六：HY-914Ⅱ

A組：711# 　712#　　601#　JLY-124聚硫　　石英粉(270目)　2#SiO2

B組：701固化劑 DMP-30 KH-550 2#SiO2 石英粉 A：B=2.5：1

0.05/25℃/6～8h τ=15～20MPa T型剝離強(qiáng)度為0.35MPa 金屬玻璃陶瓷有機(jī)玻璃 ABS聚氨乙烯粘接。

配方十七：飛機(jī)膠1#

A組：6101#環(huán)氧樹脂 100　　 662#環(huán)氧樹脂 8　　LP-3聚硫(JLY-121#) 30　　鋅粉 100

B組：咪唑-胺固化劑 16 金屬粘接 DMP-30 6 KH-550 3 注：咪唑-胺固化劑(618#與2E4BZ1：1 混合2h后加2份DTA在50℃反應(yīng)1h) 　A：B=1：1

0.05/20℃/24h τ-60℃=16～17MPa τ=21～23MPa τ60℃=17～19MPa 。

配方十八：

618# 80　　 D-17# 20　　300#聚酰胺 10　2E4BZ 5　　鋁粉 20～25

80℃/8h τ=23MPa τ100℃=15MPa 金屬粘接。

配方十九：

618# 100 　JLY-121#聚硫 30　　650#聚酰胺 30　六氫吡啶 5

100℃/3h τ=28MPa 不均勻扯離強(qiáng)度為450N/cm 金屬粘接。

配方二十：

618# 100 　JLY-121# 20 　已二胺 10　 　六次甲基四胺 5　　石英粉 50

20℃/24～48h+60℃/4h τ=15MPa τ100℃=4MPa 活性期為2～3h 金屬粘接。

配方二十一：

618# 100 　丁腈-40 16 　647#酸酐 80　　2E4BZ 2

1.0/120℃/3h τ=27.3MPa τ-60℃=22.4MPa τ200℃=2.6MPa 最高使用溫度為200℃。

配方二十二：

E-42 100 　　二苯酮四酸二酐 48　　鋁粉(325目) 100　 2#SiO2 3

200℃/2h τ=17.5MPa τ260℃=8.6MPa 260℃老化103h后，強(qiáng)度保持率為85%。

配方二十三：

618# 100 　W-95環(huán)氧樹脂 100　　4,4-二氨基二苯基甲烷 116　　KH-550 4 丁腈-38 　20

150℃/3h τ=31.5MPa τ150℃=18.8MPa 金屬粘接。
